全自動液体飲料および食品包装機器

全自動液体飲料および食品包装装置

8 ステーション液体包装機は、食品、飲料、日用化学品、製薬業界で広く使用されている、高効率で自動化された回転式液体充填および密封装置です。

I. 基本的な動作原理: 回転断続運動

機械のメイン シャフトは、8 ステーションのターンテーブルを断続的な回転運動で駆動します (通常、正確な位置決めを保証するためにカム ディバイダーによって制御されます)。各ステーションは、静止期間中に特定の操作を完了し、回転期間中に次のステーションに切り替わり、このサイクルを繰り返して連続生産を形成します。

II. 8 ステーションの一般的なワークフロー

これがマシンの核心です。シーケンスはモデルによって若干異なる場合がありますが、標準的な 8 ステーションのワークフローは次のとおりです。

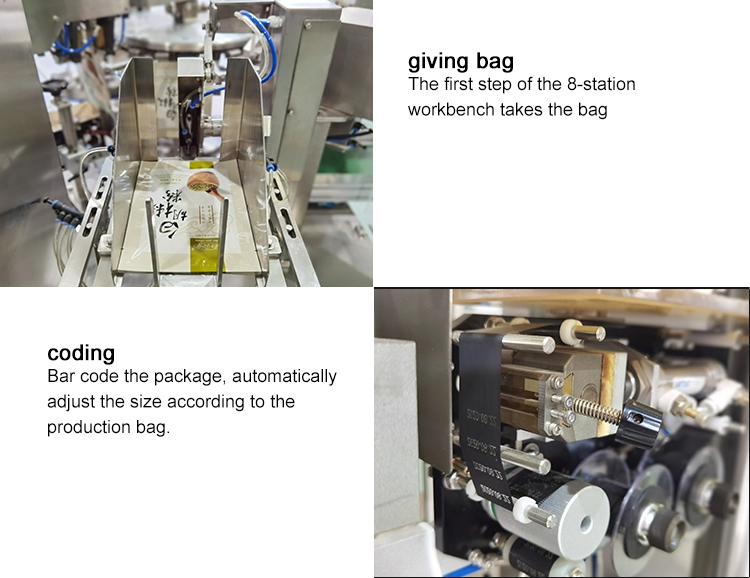

1. ステーション 1: 空のコンテナの積み込み

空のボトル/カップ/バッグは、ボトル アンスクランブラーを使用して、または手動でクランプまたは金型に配置され、自動的にクランプされて位置決めされます。

2. ステーション 2: 位置決めと検査 (オプション)

コンテナが所定の位置にあり、正常な状態であるかどうかを検査します。不足しているアイテムがある場合、後続のステーション (充填など) は無駄を避けるために自動的にアイテムをスキップできます。

3. ステーション 3: 最初の充填 (必要な場合)

混合または層状充填が必要な液体の場合、最初の液体はこのステーションで定量的に充填されます。

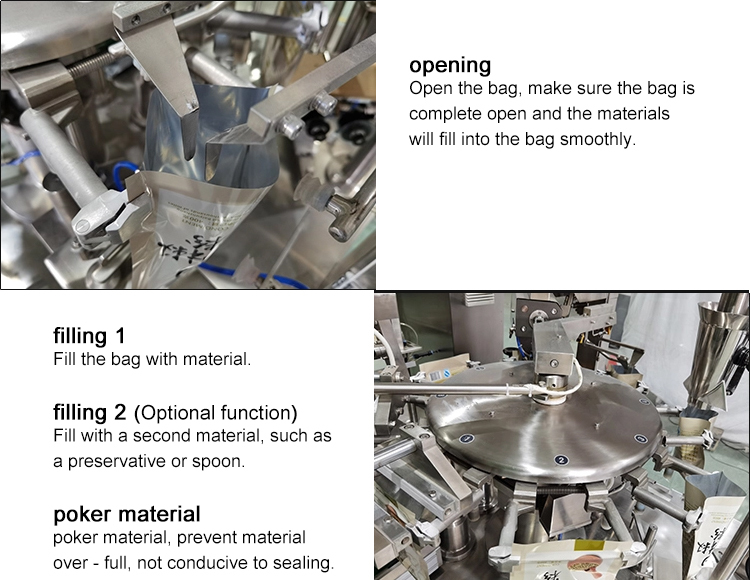

4. ステーション 4: 2 番目の充填ステーション / またはメインの単一充填ステーション

ほとんどの場合、これがメインの給油所です。高精度の定量充填は、**容積充填** (ペリスタルティック ポンプ、プランジャー ポンプなど) または重力充填を使用して実行されます。充填ヘッドを上げ下げして泡立ちを防ぐことができます。

5. ステーション 5: 充填後検査 (オプション)

充填量は計量またはレベルセンサーを使用して適合性がチェックされます。

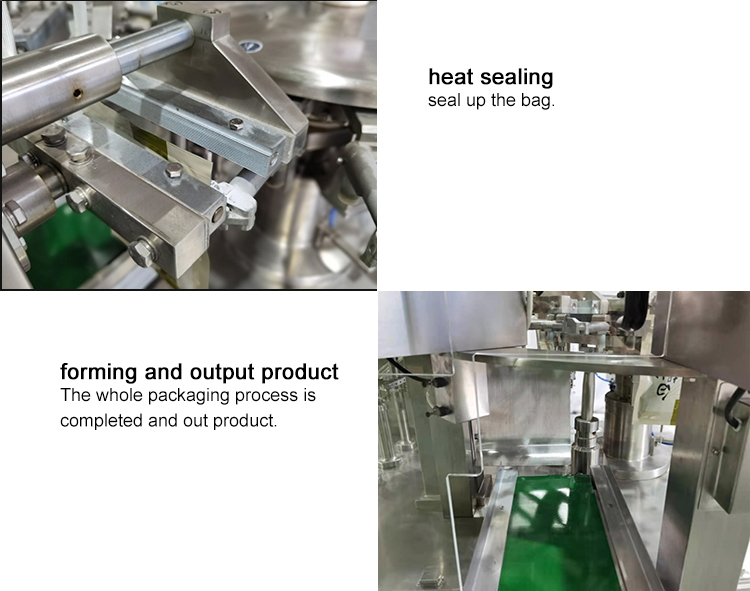

6. ステーション 6: シーリング

ここは重要な駅です。梱包材によって方法が異なります。

フレキシブルバッグの場合：ヒートシールまたは超音波シール。

7. 第 7 ステーション: 冷却および成形 (ヒートシール用)

ヒートシールされた領域を冷却して成形することで、しっかりとした見た目の美しいシールが保証されます。

8. ステーション 8: 完成品の荷降ろし

固定具は自動的に開き、完成品は次の段階 (箱詰め、コーディング、箱詰めなど) のためにコンベア ベルト上に押し出されます。

注: プロセス全体は、PLC (プログラマブル ロジック コントローラー) とタッチスクリーンのマンマシン インターフェイスの制御下で完全に自動化されており、速度、充填量、温度などのすべてのパラメーターを調整できます。

Ⅲ．アプリケーションの主な機能

1. 高効率：8ステーション同時運転で安定した出力を実現。速度は製品によって異なりますが、通常は 1 時間あたり 2000 ～ 6000 ユニット以上に達します。

2.高精度：高精度のポンプまたはサーボ制御システムを採用しており、充填精度は±0.5%〜±1%に達します。

3. 高い適応性：充填ヘッド、治具、金型を変更することで、さまざまな形状や容量の容器（丸瓶、角箱、異形カップなど）に適応できます。

4. 衛生と安全:

主な材質の接触部品は 316/304 ステンレス鋼で作られており、GMP (適正製造基準) の要件を満たしています。

5. 分解・清掃が容易（CIP/SIP機能はオプション）、不衛生な箇所がありません。

6. 高い安定性：トランスミッションのコアコンポーネント（デバイダ、サーボモーター、ガイドレールなど）は有名ブランドのものを使用しており、長期間の安定した連続運転を保証します。

7.インテリジェント：生産数カウント、故障警報、データ記録、式保存などの機能を搭載。

IV.主な応用産業と製品

1. 食品および飲料：ヨーグルト、ゼリー、プリン、ソース、ジュース、牛乳、鍋の素。

2. 日常の化学物質: 洗濯洗剤、ハンドソープ、シャンプー、潤滑油。

3. 化学物質: 消毒剤、点眼薬、経口液体、動物用医薬品、試薬。

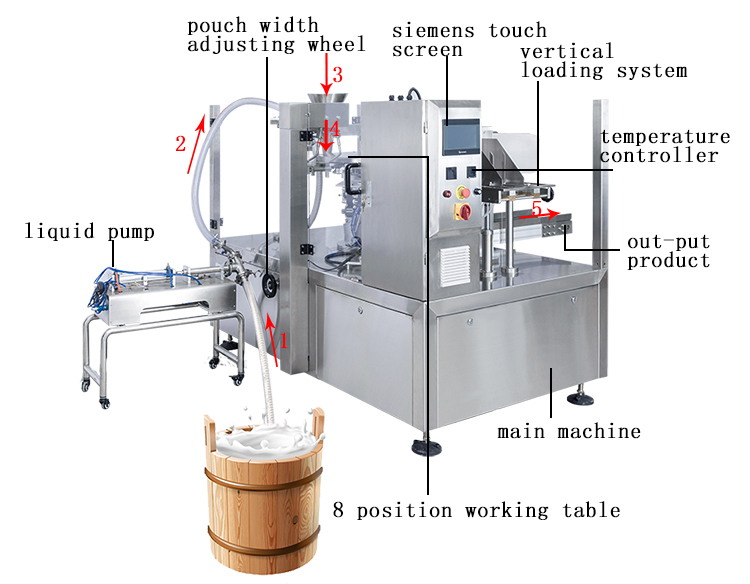

油圧駆動を備えた 8 ステーション全自動液体飲料および食品包装装置

マシン仕様:

（お客様のニーズに応じて、専用の包装機のカスタマイズサービスを提供できます。もちろん、必要に応じて、カスタマイズされた袋のサービスも提供できます）
